一、概述
氣動波紋管調節閥的定義:簡稱調節閥,氣動調節閥的一種,它是能調節和控制流量等,性能可靠,應用相對比較廣泛。氣動波紋管調節閥都有哪些特點,弄清楚它更多的特點,才方便大家進行選型和使用哦。下面來了解相關的知識吧:
氣動波紋管調節閥著重注意的部位是閥芯和閥座,如果氣動波紋管調節閥中存在高壓差, 則對閥芯和閥座有一定的要求。
一、氣動波紋管調節閥閥芯和閥座的高壓差要求如下：
1.如果氣動波紋管調節閥是高壓小流量的,則應考慮高壓和高壓差引起的一些問題 ,如執行機構是否有足夠的輸出力,零件的強度是否足夠,高壓密封。而很關鍵的問題,則是閥芯和閥座材質及加工方面的問題。
二、氣動波紋管調節閥的閥芯采用壓力平衡結構：
波紋管密封套筒氣動控制閥采用套筒導向,壓力平衡閥芯,適用于壓差大的場臺。用平衡密封圈代替上高壓閘閥,將傳統的雙座套筒閥結構改為單座套筒結構。這些改進進一步提高 了套筒調節閥的泄漏水平。采用瓦楞管和填料雙密封閥蓋,消除介質泄漏的可能性。這種調節閥適用于有毒或貴重介質的流量和壓力控制。閥芯采用壓力平衡結構,啟閉力小,高壓差的工況可以通過小的執行器推力來控制。密封性能好,允許壓差大。
三、氣動波紋管調節閥結構及工作原理：

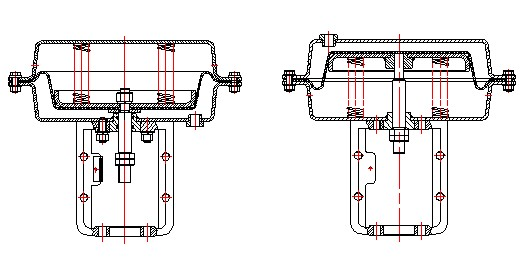

1.氣動波紋管調節閥由多彈簧=氣動薄膜執行器及波紋管密封調節閥閥體組成,閥蓋處采用波紋管加填料雙重密封,從根本上杜絕了介質外漏的可能性,適用于極素養、易燃易爆易揮發,及有毒或者珍貴介質的流量壓力控制,也可用于真空場臺。

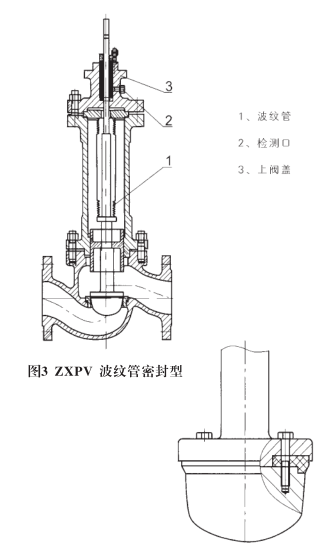

2.氣動波紋管密封調節閥就是在密封元件外面加了- -層保護膜,防止帶腐蝕性的介質直接接觸密封元件,而且在介質壓力增大時，波紋管隨之伸長,降低介質對密封面造成沖擊,在腐蝕性很強的介質I況下,還可以采用雙波紋管結構密封。
閥門型號: ZXPV/ZXMV
通徑規格: DN25 ~ DN300mm
結構形式:單座、籠式導向型、套筒平衡式閥芯
公稱壓力: PN16. PN40、 PN64
適用溫度:波紋管密封型-196~ +350°C
應用范圍:易燃易爆易揮發,及有毒或者珍貴介質
產品特點:杜絕介質外漏、密封性能好、使用壽命長
四、氣動波紋管調節閥參數：
|
零件名稱 |
材料 |
|
閥體、閥蓋 |
ZG230~450、WCB、304、316、304L、316L |
|
閥芯、閥座 |
304、316、304L、316L |
|
波紋膜片 |
丁腈橡膠夾增強滌綸織物 |
|
填料 |
聚四氟乙烯、柔性石墨 |
|
彈簧 |
60Si2Mn |
|
膜蓋 |
A3 |
|
閥桿、推桿 |
304、316、304L、316L |
|
墊片 |
聚四氟乙烯、石墨墊片、金屬纏繞墊片 |
|
公稱通徑DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||||
|
額定流量系數 Kv |
直線 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
550 |
|||
|
等百分比 |
|
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
500 |
||||
|
額定行程 |
16 |
25 |
40 |
60 |
|||||||||||
|
公稱壓力PN(MPa) |
1.6 、4.0 |
||||||||||||||
|
固有流量特性 |
直線等百分比 |
||||||||||||||
|
固有可調比 R |
50 |
||||||||||||||
|
氣動執行機構 |
正作用 |
PM280B |
PM400B |
PM600B |
PM1000B |
||||||||||
|
反作用 |
PM280K |
PM400K |
PM600K |
PM1000K |
|||||||||||
|
膜片有效面積 Ae (cm2) |
280 |
400 |
600 |
1000 |
|||||||||||
|
彈簧范圍 Pr(MPa) |
20～100、40～200、80～240 |
||||||||||||||
|
氣源壓力Ｐs(MPa) |
0.14、0.25、0.28、0.40 |
||||||||||||||
|
定位器輸入信號 |
4~20、0~10mA·DC及其它控制信號或以上信號分程控制 |
||||||||||||||
2主要性能指標 表3
|
序號 |
項目 |
標準型調節閥 |
高溫型調節閥 |
||||||||||
|
不帶定位器 |
帶定位器 |
不帶定位器 |
帶定位器 |
||||||||||
|
1 |
基本誤差(%) |
±5 |
±2.0 |
±15 |
±4 |
||||||||
|
2 |
回差(%) |
3 |
2.0 |
10 |
3 |
||||||||
|
3 |
死區(%) |
3 |
0.8 |
8 |
1 |
||||||||
| 氣開 | 始點 | ±2.5 | ±2.5 | ±6 | ±2.5 | ||||||||
| 4 | 始終點偏差（%） | 氣關 | 終點 | ±5 | ±2.5 | ±15 | |||||||
| 始點 | ±5 | ±2.5 | ±15 | ||||||||||
| 終點 | ±2.5 | ±6 | |||||||||||
| 5 | 額定形成偏差（%） | +2.5 | +2.5 | +6 | +2.5 | ||||||||
| 6 | 允許泄漏量 |
Ⅳ、Ⅴ、Ⅵ級 |
|||||||||||
| 7 | 額定流量系數偏差（%） | ±10 | |||||||||||
| 8 | 固有流量特性偏差 | 符合 IEC534-1和GB/T4213-92中規定的斜率偏差要求 | |||||||||||
|
|
|||||||||||||
|
|
|||||||||||||
|
|
|||||||||||||
