電動開關球閥-ZDRO系列

所屬分類：

球閥

關鍵詞：

球閥

產品詳情

一、用途與特點

ZDRO型電動O型切斷球閥是一種對流體進行切斷用的球閥。該產品采用獨特的結構，具有重量輕、結構緊湊、切斷性能好、密封優良、使用壽命長等優點。本產品被廣泛應用于石油、化工、制藥、冶金、輕紡、造紙等生產部門的氣體、液體輸送管道中介質的切斷或開啟，滿足工況要求。
結構特點：

1、采用兩片式全通徑結構，流阻小，流通能力大。
2、閥座密封圈合理預緊并限位，大大減小了操作扭矩。
3、密封圈形式有增強聚四氟乙稀和硬密封兩種可供選擇，以滿足不同工況要求。
4、閥桿防飛出設計，安全可靠。
5、根據客戶要求和工況需要，可增設防火防靜電結構。

二、結構與作用原理

ZDRO型電動O型切斷球閥由電動執行機構、閥體組件組成。其結構如下：

電動執行機構為220VAC或380VAC，并配置手動裝置。
ZDRO型電動O型切斷球閥配置電動執行機構，可進行開關控制。電動執行機構均內置限位裝置和過力矩保護裝置，并可按工況選擇防爆型，斷電保護狀態為斷電保持。

三、主要性能指標

序號	項 目	電動O型切斷球閥
1	公稱通徑與公稱壓力	DN15～300，PN1.6～6.4MPa
2	額定轉角（°）及偏差（%）	90°±2.0%
3	流量特性	快開
4	使用溫度（℃）	軟密封-40～200、硬密封-40～450
5	泄漏量	Ⅵ級
6	環境溫度	-25～70℃
7	環境濕度	5%～95%

四、主要零件材料

零件名稱	材料	零件名稱	材料
閥體	WCB,CF8,CF8M	球芯	304，316
閥軸	304,316，17-4PH	密封圈材料	增強PTFE、304、316
填料	聚四氟乙烯、柔性石墨

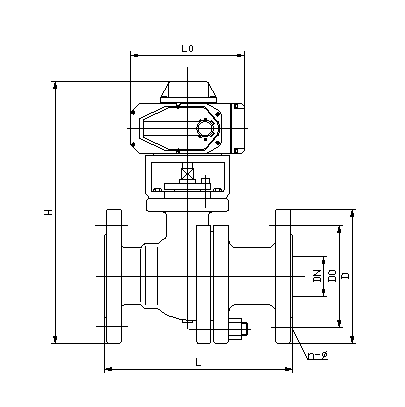

五、外形尺寸及重量（軟密封）

DN	L	D	D0	L0	H	n-φ	重量（Kg）
15	150	95	65	209	320	4-14	9
20	150	105	75	209	330	4-14	12
25	160	115	85	209	340	4-14	19
32	180	140	100	209	360	4-18	25
40	200	150	110	209	370	4-18	39
50	230	165	125	209	390	4-18	58
65	290	185	145	256	430	4-18	78
80	310	200	160	256	450	8-18	98
100	350	220	180	256	470	8-18	128
125	400	250	210	256	510	8-18	168
150	480	285	240	256	540	8-22	218
200	600	340	295	320	580	12-22	268
250	680	405	355	320	640	12-26	338
300	750	460	410	420	720	12-26	458
