氣動單座調節閥ZXP系列

所屬分類：

調節閥

關鍵詞：

調節閥

產品詳情

一、用途與特點

ZXP氣動薄膜單座調節閥是氣動單元組合儀表中的執行單元，配用電氣閥門定位器裝置之后，亦可進入電動單元組合儀表系統。它接受來自調節儀表的信號，直接改變被調介質（如液體、氣體、蒸氣等）的流量，使被控工藝參數（如溫度、壓力、流量、液位與成分等）保持在給定值。
該產品具有體積小、結構簡單、可調范圍廣、泄漏量小、低流阻、閥容量大、動作穩定可靠、流量特性精確及拆裝調校方便等優點，因而它廣泛應用于化工、石油、冶金、電力、輕紡、造紙等部門的生產過程自動調節與遠程控制系統中。

二、結構與原理

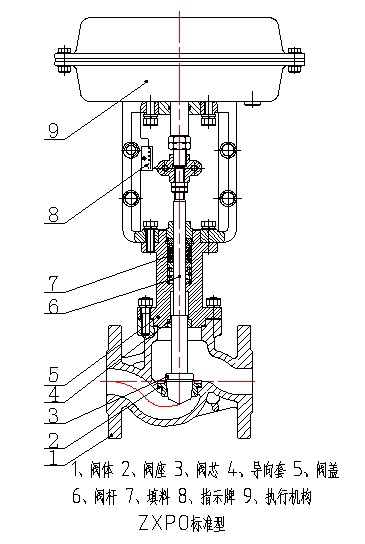

調節閥是由氣動執行機構與調節閥二部分組成，其結構見下圖：

執行機構有正、反二種作用形式，當信號壓力增加，推桿伸出膜室的叫正作用，與閥配合構成氣關式；當信號壓力增加，推桿退入膜室的叫反作用，與閥配合構成氣開式。其原理：當信號壓力輸入膜室后，在膜片上產生推力，壓縮彈簧，促使彈簧移動，帶動閥桿，改變閥芯與閥座之間的流通面積直到彈簧的反作用力與信號壓力作用在膜片上的推力相平衡，從而達到自動調節工藝參數之目的。

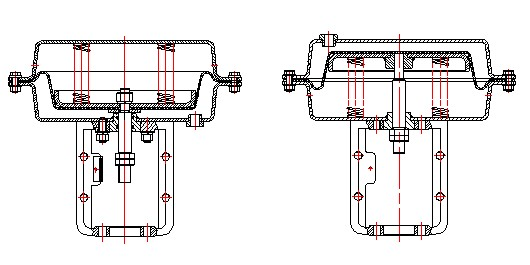

a.正作用 b.反作用

三、主要零件材料

零件名稱	材料
閥體、閥蓋	ZG230~450、WCB、304、316、304L、316L
閥芯、閥座	304、316、304L、316L
波紋膜片	丁腈橡膠夾增強滌綸織物
填料	聚四氟乙烯、柔性石墨
彈簧	60Si2Mn
膜蓋	A3
閥桿、推桿	304、316、304L、316L
墊片	聚四氟乙烯、石墨墊片、金屬纏繞墊片

四、主要參數與性能指標

1.主要參數 表2

公稱通徑DN(mm)		20	25	32	40	50	65	80	100	125	150	200
額定流量系數 Kv	直線	6.9	11	17.6	27.5	44	69	110	176	275	440	550
	等百分比		10	16	25	40	63	100	160	250	400	500
額定行程		16		25			40			60
公稱壓力PN(MPa)		1.6 、4.0
固有流量特性		直線等百分比
固有可調比 R		50
氣動執行機構	正作用	PM280B		PM400B			PM600B				PM1000B
	反作用	PM280K		PM400B			PM600K				PM1000K
膜片有效面積 Ae (cm2)		280		400			600				1000
彈簧范圍 Pr(MPa)		20～100、40～200、80～240
氣源壓力Ｐs(MPa)		0.14、0.25、0.28、0.40
定位器輸入信號		4~20、0~10mA·DC及其它控制信號或以上信號分程控制

2.主要性能指標表3

序號	項目			標準型調節閥		高溫型調節閥
序號	項目			不帶定位器	帶定位器	不帶定位器	帶定位器
1	基本誤差(%)			±5	±2.0	±15	±4
2	回差(%)			3	2.0	10	3
3	死區(%)			3	0.8	8	1
		氣開	始點	±2.5		±6	±2.5
4	始終點偏差(%)		終點	±5	±2.5	±15
4	始終點偏差(%)	氣關	始點	±5	±2.5	±15
			終點	±2.5		+6
5	額定行程偏差 (%)			+2.5	+2.5	+6	+2.5
6	允許泄漏量			Ⅳ、Ⅴ、Ⅵ級
7	額定流量系數偏差（%）			±10
8	固有流量特性偏差			符合 IEC534-1和 GB/T4213-92中規定的斜率偏差要求

注：本產品性能指標貫徹 GB/T4213-92標準

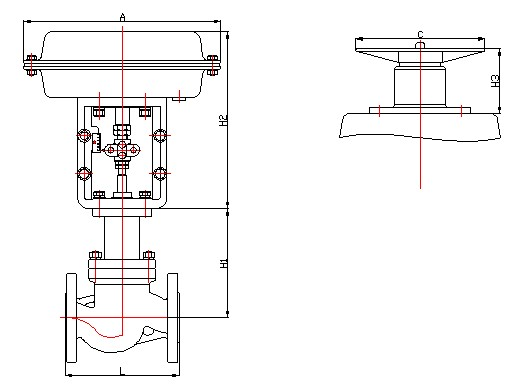

五、外形尺寸與重量

表4

公稱通徑 DN		20	25	32	40	50	65	80	100	120	150	200
L	PN16	150	160	180	200	230	290	310	350	400	480	600
H1		125	125	155	155	165	200	205	210	275	330	372
A×H2		φ282×260		φ308×282			φ394×362			φ498×436
C×H3		φ220×182				φ270×240			φ320×315
重量（KG）	PN16	16	17	18	21	23	34	50	58	65	70	92
