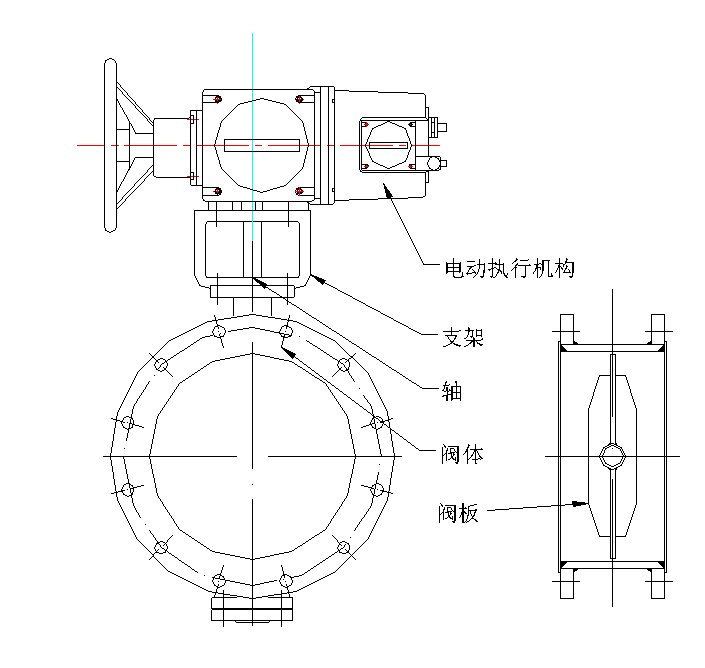

電動氣動輕型調節蝶閥由閥體組件、電動執行機構及手動執行機構組成。電動執行機構采用220V/380V電動執行機構。電動執行機構和手動執行機構可切換，切換時，先將切換手柄轉至手動操作，順時針轉動手輪為打開，逆時針轉動手輪為關閉。其結構如下：

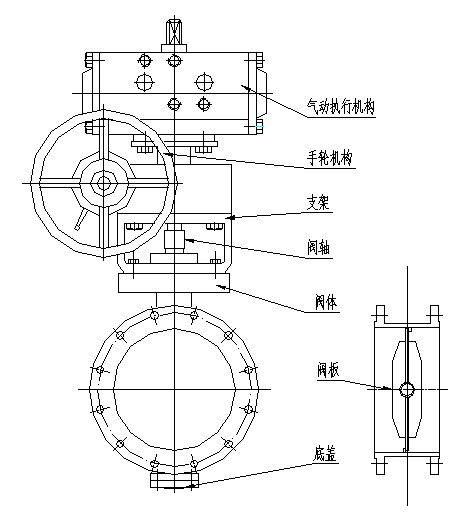

氣動氣動輕型調節蝶閥由氣動執行機構、閥體組件及手輪機構組成。其結構如下：

氣動執行機構為活塞式，根據需要可配置手動裝置。根據用戶要求可選用原裝進口雙活塞齒輪齒條氣缸。

氣動氣動輕型調節蝶閥按使用工況不同可分為單作用和雙作用兩種。雙作用形式在失電或失氣時，閥門處于失電或失氣時的位置，以確保繼續生產；單作用型式在失電或失氣時，閥門處于原始極限位置（全開或全閉），以確保工藝管路處于安全位置。單作用方式可分為氣開式、氣關式兩種，氣開式即為閥初始狀態閉合，隨著信號增加而打開直至全開。氣關式即為閥初始狀態打開，隨著信號增加而關閉直至全關。

作用原理：當信號壓力輸入氣室后，在活塞上產生推力，壓縮彈簧（僅指單作用），使活塞及推桿移動，帶動輸出軸、閥軸及閥板轉動，改變閥板與閥座之間的流通面積，從而達到自動調節工藝參數的目的。???????

主要零件材料

零件名稱	材料	零件名稱	材料
閥體	Q235A，304,316	閥板	Q235A，304,316
閥軸	45，304,316	密封圈材料
導向套	鋁青銅	填料	柔性石墨

四、外開尺寸

n-φd

124

125

165

500

4-18

124

145

185

550

4-18

124

160

200

550

8-18

100

124

180

275

600

8-18

125

140

210

250

650

8-18

150

140

240

285

700

8-22

200

160

295

340

750

12-22

250

160

355

474

800

12-26

300

170

395

512

850

12-26

350

180

460

570

900

16-30

400

198

480

620

950

16-30

450

198

530

670

1100

20-30

500

218

580

720

1250

20-34

600

218

660

760

1400

20-34

700

238

780

920

1550

20-34

800

250

950

1025

1700

主要零件材料

零件名稱	材料	零件名稱	材料
閥體	Q235A，304,316	閥板	Q235A，304,316
閥軸	45，304,316	密封圈材料
導向套	鋁青銅	填料	柔性石墨

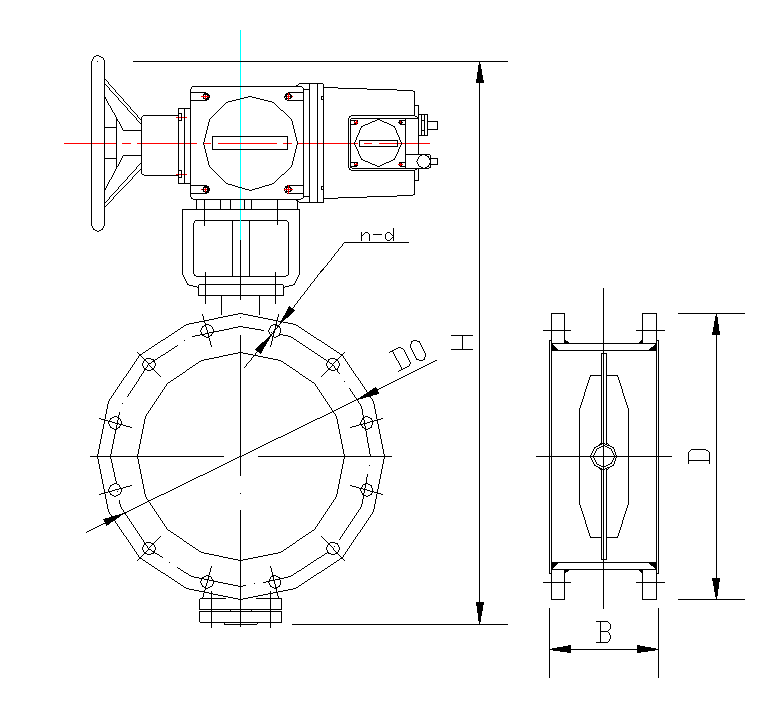

四、外開尺寸

DN	B	D0	D	H	n-φd
50	124	125	165	500	4-18
65	124	145	185	550	4-18
80	124	160	200	550	8-18
100	124	180	275	600	8-18
125	140	210	250	650	8-18
150	140	240	285	700	8-22
200	160	295	340	750	12-22
250	160	355	474	800	12-26
300	170	395	512	850	12-26
350	180	460	570	900	16-30
400	198	480	620	950	16-30
450	198	530	670	1100	20-30
500	218	580	720	1250	20-34
600	218	660	760	1400	20-34
700	238	780	920	1550	20-34
800	250	950	1025	1700	20-34
900	258	1050	1125	1850	20-34
1000	268	1090	1270	2000	20-34

20-34

900

258

1050

1125

1850

20-34

1000

268

1090

1270

2000

20-34

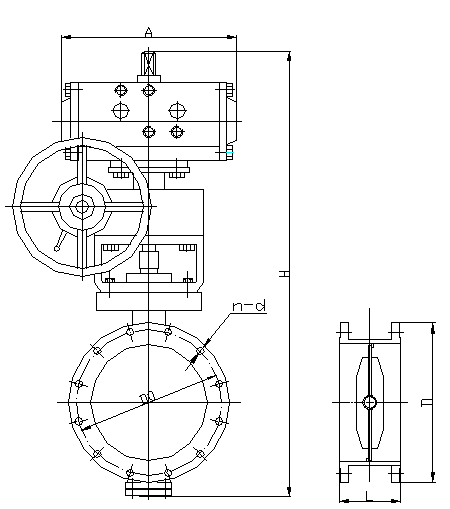

DN	L	D	D0	A	H	n-d
50	124	165	125	210	400	4-18
65	124	185	145	210	420	4-18
80	124	200	160	210	450	8-18
100	124	220	180	210	450	8-18
125	140	250	210	240	500	8-18
150	140	285	240	240	550	8-22
200	160	340	295	240	580	12-22
250	160	405	355	240	600	12-26
300	170	460	410	300	700	12-26
350	180	520	470	300	820	16-26
400	198	580	525	300	950	16-30
450	198	640	585	300	1050	20-30
500	218	715	650	342	1100	20-34
600	218	720	668	342	1200	20-34
700	238	820	760	370	1320	20-34
800	250	920	870	370	1450	20-34
900	258	1020	970	415	1600	20-34
1000	268	1120	1070	415	1700	20-34

五、連接尺寸及標準

·連接方式：法蘭式

·法蘭標準：GB9113，HG20592 PN0.6~1.6MPa RF

·如有特殊情況連接尺寸可按用戶要求制造。

六、安裝、使用與維護

1.安裝:

a 安裝前須檢查產品型號、位號及規格是否吻合;

b 檢查整機零件是否缺損與松動;

c安裝場地應考慮到人員與設備的安全，既便于操作，又有利于拆裝與維護；

d閥門應正立垂直安裝在水平管道上，不得已時可傾斜或水平安裝，自重量較大與有振動的場合要用支撐架；

e介質流動方向與閥體的箭頭指向一致；

2、使用：

a 使用前應按出廠測試項目進行調試、檢查；

3、維護：

a 清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，再選用相應的清洗方法；

b易損零件：填料、密封墊片與O型圈，每次檢修時，全部換新。

c閥門組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試，并在這期間，可準確地調整填料壓緊力。

d 該閥門在使用過程中發現故障應立即停止使用，查明原因，排除故障，常見故障及排解方法（見下表）

故障現 象	故障現 象	排除方法
法蘭連接部分泄漏	連接螺栓沒擰緊或緊松不均勻墊片失效法蘭、密封面有臟物	重新調整，均勻擰緊更換墊片 3、卸下清洗去除臟物
閥達不到全閉或全開位置	閥體內有異物卡住	清除異物
閥座與填料密封部泄漏	填料太松填料圈數不夠填料失效	擰緊填料壓蓋螺母增加填料更換填料
