氣動開關蝶閥ZSHWB系列

所屬分類：

蝶閥

關鍵詞：

蝶閥

產品詳情

WB系列偏心蝶閥是一種即可對流體進行調節又具有切斷功能的蝶閥，流量特性近似等百分比。該產品采用獨特的雙偏心結構，具有重量輕、結構緊湊、切斷性能好、密封優良、使用壽命長等特點。廣泛應用于化工、電力、輕紡、食品、醫藥、造紙等工業部門及市政工程，水廠等管道對自來水、污水、油類液體或空氣、煤氣、天然氣、水蒸汽等介質進行截止或調節流量控制。

本系列產品公稱壓力等級0.6、1.0、1.6、2.5Mpa,適用溫度范圍-60-450,閥門口徑50-1200mm,金屬密封型密封等級為Ⅴ級，軟密封型為Ⅵ級，達零泄漏。

一、特點

1、閥體采用整體鑄造，結構緊湊，體積小，重量輕。
2、閥板雙偏心安裝，關閉時，閥板向外擴張，達到最佳密封效果；打開時，閥板與密封圈迅速脫離，有效防止密封圈磨損。
3、密封圈形式有軟密封和金屬密封兩種，以滿足不同工況要求。
4、由于采用雙偏心結構，大大減小了調節扭矩，提高了閥門的允許調節壓差。
5、流阻小，額定流量系數大，約為同口徑單座閥的3倍。
6、該蝶閥產品采用無法蘭結構，工藝管道采用對夾式安裝。
7、本系列產品可根據客戶需要配置氣動活塞式、氣動薄膜式和電動三大類執行機構。

二、主要零件材料

閥體：ZG230-450、ZG1Cr18Ni9Ti
閥板：ZG1Cr18Ni9Ti
閥軸：3Cr13 、1Cr18Ni9Ti
密封圈：增強聚四氟乙烯、耐磨橡膠、不銹鋼
填料：聚四氟乙烯、柔性

三、主要參數、性能指標

1.主要參數 表1

公稱通徑	50	65	80	100	125	150	200	250	300	350
額定流量系數Kv	100	150	200	405	620	1150	2030	3150	4550	6200
公稱通徑	400	450	500	600	700	800	900	1000	1200
額定流量系數Kv	8100	10260	13500	19800	27000	35700	44600	55080	81000
公稱壓力MPa	0.6、1.0、1.6、2.5
流量特性	近似等百分比
固有可調比	30
閥芯轉角(°)	80
氣源壓力(Mpa)	0.4-0.6
電源	220V.AC或380V.AC
輸入信號	20-100(KPa);4-20、0-10(mA) 、1-5V.DC或以上信號分程控制

2.主要性能參數 表2

序號	項 目		氣動		電動
1	基本誤差（%）		±2.5		±2.5
2	回差（%）		2.5		2.0
3	死區 （%）		2.0		3.0
4	額定轉角偏差（%）		±2.5		±0.5
5	額定流量系數偏差（%）		±10	±10
6	始終點偏差（%）	始點	±2.0	±1.5
		終點	±2.0	±1.5

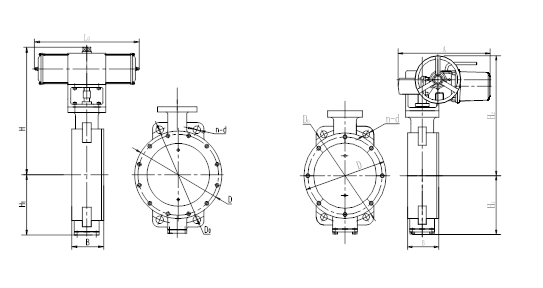

四、外形尺寸及連接標準 見圖1

DN	H	H₁	B	L₀	D	D₀	n-φ
50	320	85	43	376	100	125	4-18
65	320	100	50		120	145	4-18
80	330	100	56		135	160	8-18
100	340	140	60		156	180	8-18
125	430	140	64	555	185	210	8-18
150	450	155	70	555	212	240	8-22
200	570	180	76	750	265	295	12-22
250	610	216	82		320	355	12-26
300	630	240	90		374	410	12-26
350	700	280	96		428	470	16-26
400	705	295	102		485	525	16-30
450	795	320	114	956	510	585	20-30
500	830	360	127		585	650	20-33
600	915	422	154		685	770	20-36
700	1164	510	165	1325	800	840	24-36
800	1190	550	190	1325	900	950	24-39
900	1280	615	203	1450	1000	1050	28-39
1000	1330	650	216	1450	1115	1170	28-42
