氣動三通分流（合流）調節閥-ZXX-(ZXQO)
所屬分類：
關鍵詞：
調節閥
產品詳情
一、用途與特點
ZXX/ZXQ系列氣動薄膜三通調節閥是氣動單元組合儀表中的執行單元，配用電氣閥門定位器裝置之后，亦可進入電動單元組合儀表系統。它接受來自調節儀表的信號，直接改變被調介質（如液體、氣體、蒸氣等）的流量，使被控工藝參數（如溫度、壓力、流量、液位與成分等）保持在給定值。
氣動薄膜三通調節閥有合流和分流兩種作用方式。閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向。三通閥在某些場合可以替代兩個二通和一個三通閥在某些場合可以替代兩個二通和一個三通接管而得到廣泛應用，常用于熱交換器的兩相調節，也可用于簡單的配比調節。
二、結構與原理

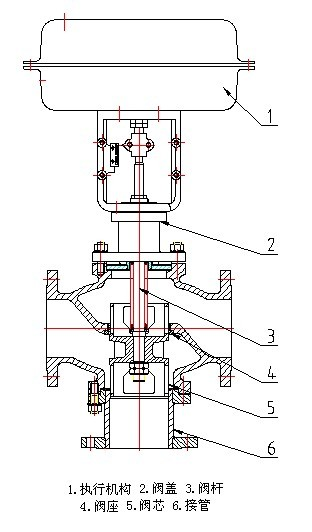

調節閥是由氣動執行機構與調節閥二部分組成，其結構見下圖：

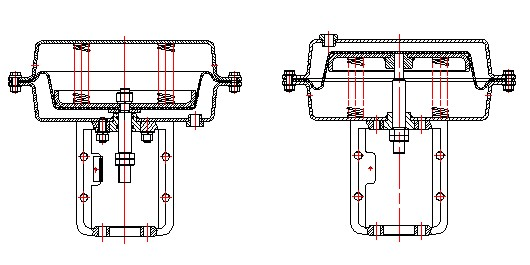

執行機構有正、反二種作用形式，當信號壓力增加，推桿伸出膜室的叫正作用，與閥配合構成氣關式；當信號壓力增加，推桿退入膜室的叫反作用，與閥配合構成氣開式。其原理：當信號壓力輸入膜室后，在膜片上產生推力，壓縮彈簧，促使彈簧移動，帶動閥桿，改變閥芯與閥座之間的流通面積直到彈簧的反作用力與信號壓力作用在膜片上的推力相平衡，從而達到自動調節工藝參數之目的。
三、主要零件材料
| 零件名稱 | 材料 |
| 閥體、閥蓋 | ZG230~450、WCB、304、316、304L、316L |
| 閥芯、閥座 | 304、316、304L、316L |
| 波紋膜片 | 丁腈橡膠夾增強滌綸織物 |
| 填料 | 聚四氟乙烯、柔性石墨 |
| 彈簧 | 60Si2Mn |
| 膜蓋 | A3 |
| 閥桿、推桿 | 304、316、304L、316L |
| 墊片 | 聚四氟乙烯、石墨墊片、金屬纏繞墊片 |
四、主要參數與性能指標
1.主要參數 表2
| 公稱通徑DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
| 額定流量系數 Kv |
直線 |
6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 550 |
| 等百分比 | ||||||||||||
| 額定行程 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 500 | ||
| 公稱壓力PN(MPa) | 16 | 25 | 40 | 60 | ||||||||
| 固有流量特性 | 1.6 、4.0 | |||||||||||
| 固有可調比 R | 直線/等百分比 | |||||||||||
| 氣動執行機構 | 正作用 | 50 | ||||||||||
| PM280B | PM400B | PM600b | PM1000B | |||||||||
|
反作用 |
PM280k | PM400k | PM600k | PM1000k | ||||||||
| 膜片有效面積 Ae (cm2) | 280 | 400 | 600 | 1000 | ||||||||
| 彈簧范圍 Pr(MPa) |
20～100、40～200、80～240 |
|||||||||||
| 氣源壓力Ｐs(MPa) |
0.14、0.25、0.28、0.40 |
|||||||||||
| 定位器輸入信號 |
4~20、0~10mA·DC及其它控制信號或以上信號分程控制 |
|||||||||||
2主要性能指標 表3
| 序號 | 項目 | 標準型調節閥 | 高溫型調節閥 | ||||
| 1 | 基本誤差(%) | 不帶定位器 | 帶定位器 | 不帶定位器 | 帶定位器 | ||
| 2 | 回差(%) | ±5 | ±2.0 | ±15 | ±4 | ||
| 3 | 死區(%) | 3 | 2.0 | 10 | 3 | ||
| 氣開 |
始點
|
3 | 0.8 | 8 | 1 | ||
| 4 |
始 終 點 偏 差 (%) |
終點 | ±2.5 | ±6 | ±2.5 |
||
| 氣關 | 始點 | ±5 | ±2.5 | ±15 | |||
|
終點
|
±2.5 | ±6 | |||||
| 5 | 額定行程偏差 (%) | ±2.5 | ±2.5 | +6 | +2.5 | ||
| 6 | 允許泄漏量 | Ⅳ、Ⅴ、Ⅵ級 | |||||
| 7 | 額定流量系數偏差（%） | ±10 | |||||
| 8 | 固有流量特性偏差 | 符合 IEC534-1和 GB/T4213-92中規定的斜率偏差要求 | |||||

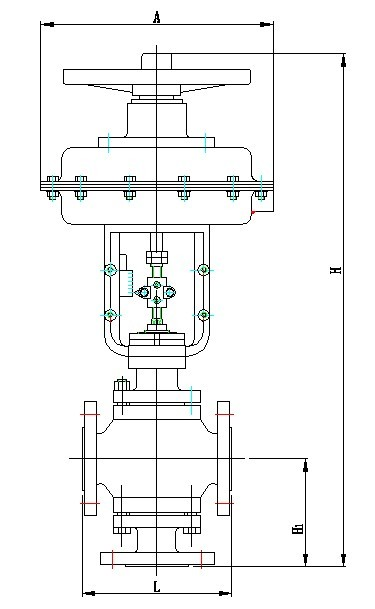

五、外形尺寸與重量
表4
| 公稱通徑 DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |||
| L | PN16 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | ||
| H | 660 | 680 | 720 | 760 | 945 | 965 | 985 | 1105 | 1315 | |||
| H1 | 121 | 130 | 140 | 153 | 178 | 190 | 200 | 260 | 320 | |||
| A | 282 | 310 | 398 | 505 | ||||||||
| 重量（KG） | PN16 | 21 | 33 | 36 | 64 | 72 | 92 | 155 | 193 | 286 | ||
