ZZV型自力式差壓調節閥

ZZv型自力式差壓閥是一種不需要外加能源而能自動調節一種或兩種介質壓差，使壓差維持在恒定值，如在工業爐氣體燃燒系統中，用于控制甲、乙兩種燃料混合比流量調節，達到理想的燃燒條件，節省燃料及投資，也可以作為煤氣、天燃?xì)?、液化石油氣、氨氣、氮?dú)?、氧氣等各種工業氣體的減壓、微壓、差壓的調節系統中。還可用于氫冷發電機組密封油系統，控制密封油與氫氣間的壓力差，以確?？煽棵芊狻Ｎ洪y控制閥前時可代替ZZYP-16KII型帶指揮器操作式自力式壓力調節閥

當差壓閥的低壓端通大氣即成為微壓閥(見圖二)ZZC型自力式差壓調節閥和ZZV型自力式微壓調節閥主要特點為：

1.對單座微（差）壓閥而言，若閥前壓力≥100Kpa則安裝ZZYP型自力式進行減壓至≤100Kpa,因此可用于壓力特別小的場合(例如0.5Kpa).

2.執行機構元件極為靈敏,極微小的壓力變化會感測出來.

3.壓力調節極為方便,無需停止生產即可進行設定值調整.

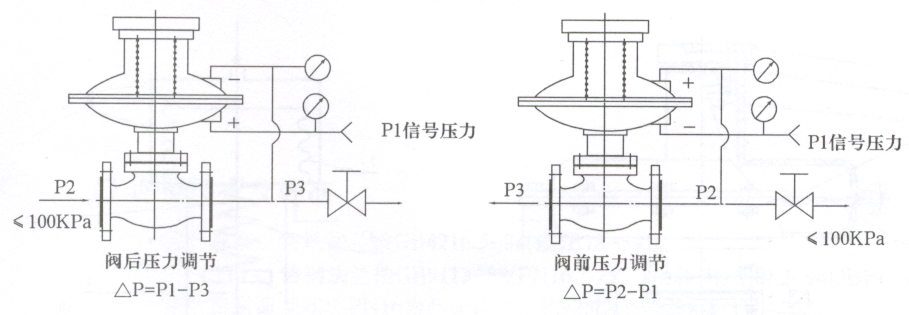

差壓調節原理

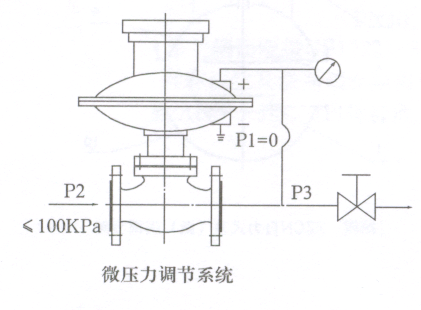

微壓調節原理(圖二)

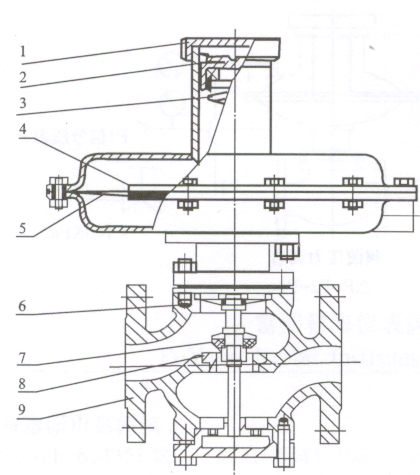

對圖三而言：

序號	名稱	材料
1	封蓋	2Cr13
2	彈簧座	45
3	彈簧	60Si2Mn
4	托盤	1Cr18Ni9Ti
5	膜片	丁腈橡膠
6	小膜片	耐油橡膠
7	閥芯	PTFE
8	閥座	1Cr18Ni9Ti
9	閥體	ZG230-450 ZG1Cr18Ni9Ti

序號	名稱	材料
1	上閥座	1Cr18Ni9Ti
2	下閥座	1Cr18Ni9Ti
3	調節盤	2Cr13
4	彈簧座	45
5	波紋管	1Cr18Ni9Ti
6	執行機構外腔	Q235
7	推桿	2Cr13
8	閥桿	1Cr18Ni9Ti
9	閥芯	1Cr18Ni9Ti
10	閥體	ZG230-450

主要技術參數和性能指標（表一）

公稱通徑DN（mm）		20	25	32	40	50	65	80	100
額定流量系數KV	ZZCP/ZZVP	5	8	12.5	20	32	50	80	125
	ZZCN					53	83
額定行程		5	6		10		15		20
公稱壓力PN（MPa）		0.10 1.0
差壓調節范圍（KPa）一般設計范圍		0.5～5.5 5～10 9～14 13～19 18～24 22～28 26～33 31～38 36～44 42～51 49～58 56～66 64～78 76～90 88～100
介質溫度（⁰C）		≤80
調節精度（%）		≤10
允許泄漏量（l/h）	ZZCP/ZZVP	硬10^-4×閥額定容量(IV級) （GB/T4213-92）軟密封:VI級
	ZZCN	5×10^-4×閥額定容量(II級) （GB/T4213-92）
