氣動軟密封三通O型切斷球閥ZSHOL(T)系列

所屬分類：

球閥

關鍵詞：

球閥

產品詳情

一、概述

ZSHOL、ZSHOT系列氣動活塞式三通球閥是我公司為滿足用戶特殊需要而研制生產的角行程調節閥。它采用原裝進口氣動執行機構，球形表面采用特殊工藝進行硬化處理，使其表面平滑耐磨，閥座有兩種材料制作，耐高溫、耐磨損的碳纖維材料制成，另一為球芯同種材料制成。產品結構精巧合理，是國內外先進技術的完美結晶。我廠產品已通過ISO9002國際質量體系認證。

二、結構與特點

ZSHOL、ZSHOT系列氣動活塞式三通球閥（以下簡稱三通球閥），是一種旋轉型調節閥，為氣動單元組合儀表中的執行單元，一般與電磁閥等氣動元件組合使用。閥體結構有安裝軟密封閥座與全金屬閥座兩種，分別用于常溫（-40～180℃）及高溫（-60～450℃）場合。球芯有L型、T型兩種，用于分配流體或分流合流場合。該產品傳動效率高，推力大。密封性能好，額定流量系數大，零件互換性強等特點，因而廣泛應用于石油、化工、制藥、冶金、輕工、造紙、污水處理等生產部門的氣體、液體輸送管道中介質流向轉變、合流或是分流，以達到生產過程按一定的程序進行。

三、結構與作用原理

三通球閥由氣動活塞式執行機構和三通球閥兩部分組成（圖一），根據用戶需要，可在執行機構和三通球閥之間配置手輪機構。

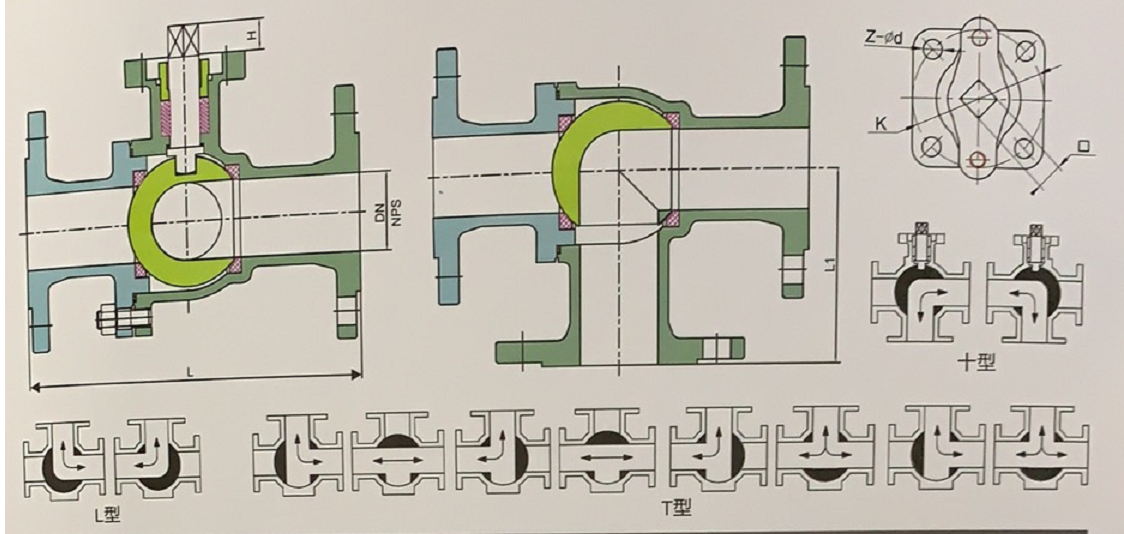

圖一結構與原理

1氣動活塞式執行機構

氣動活塞式執行機構又可分為單作用和雙作用兩種（圖二）。

圖二氣動執行機構

雙作用使用在失電或失氣時，閥門處于失電或失氣時的位置，以確保繼續生產。單作用使用在失電或失氣時，閥門處于原始極限位置，以確保生產過程處于安全位置。

氣動活塞式執行機構特點：

緊湊的雙活塞齒輪齒條機構，安裝容易，精度高，壽命長；
冷拔鋁制缸體，表面質地堅硬，強度高，磨擦系數?。?br /> 兩端行程調整螺釘可使標準產品在0°和90 °兩位置有±4°的可調范圍,確保與閥門的同步動作要求；
單作用、雙作用互換性強，采用相同的缸體和端蓋，增加或拆去彈簧即可，從而減小庫存量；
活塞導向長度大，確保動作精確，低摩擦力和高壽命；
高精度的齒輪齒條，嚙合精確，效率高；
具備防漏結構且有軸承導向的一體式齒輪軸，壽命長，安全性好；
扁平輸出軸頂部，易于安裝其它附件；
所有緊固件均采用不銹鋼制作；
多彈簧預緊設計及外加環氧涂層，易于互換通用，增加安全性和防腐性；
高質量的軸承，保證性能優良，摩擦力小及耐高溫。

2 三通球閥

三通球閥的標準球芯有L型三通雙口孔道和T型三口孔道（圖四）。改變球芯與管道三條支管的相對角度，可對流體實現不同的組合控制。L型球芯“A”位置時，上通道與左通道相通，“B”位置時，上通道與右通道相通。實現了流量分配作用。T型球芯“E”位置時，三個通道都相通，“F”位置時，上通道與右通道相通。“G”位置時，上通道與左通道相通。實現了分流或合流作用。

三通球閥特點：
閥體為左、右兩部分組成，易于裝入球芯并易于調整與閥座間的密封力；
球芯套在閥軸上，易于對中且便于與閥座配合；
球芯經精密磨削加工，能嚴密貼合閥座；
閥座由兩種不同材質制作，能適合不同溫度范圍的需要；
L型、T型球芯及八種控制方案組合，能適應不同用途的場合需要。

四、規格與技術參數

1 主要規格與技術參數（表一）：

公稱通徑DN(mm)	15	20	25		32	40		50	65	80	100	125		150	200	250		300
額定流量系數(Kv)	20	38	72		110	170		270	380	510	940	1400		2200	3500	5000		8500
公稱壓力PN(MPa)	1.6 6.4
配用執行機構型號	02			04			06		08				10				12
執行機構輸出力矩(N.m)	10.6			27.6			46.1		107				569.8				963.6
球芯軸角(°)	0±4～90±4(可調)
操作壓力(MPa)	雙作用0.2～1.0 單作用0.3～1.0
適用工作溫度(℃)	軟密封:-40～180 硬密封:-60～450
允許壓差(MPa)	為公稱壓力值
允許泄漏量等級	軟密封Ⅵ 硬密封 Ⅳ
動作時間	0.5～8(詳見表二)

注：執行機構輸出力矩為單作用,操作壓力0.5MPa數據。不同配置或不同操作壓力時，該數據作相應變化。
2．氣動活塞式執行機構動作時間表（表二）

執行機構型號	0.2			04	06	08	10	12
動作時間（S）	0.5	0.8	1.0	1.2	1.5	2.3	6	8

五、主要零件材料

1 執行機構部分

零件名稱	材料	零件名稱	材料
缸體	壓制鋁合金	O型密封圈	腈類橡膠
活塞	鋁合金	彈簧	合金彈簧鋼
輸出軸	鍛鋼	軸承	尼龍46

2 調節閥部分

零件名稱	材料	零件名稱	材料
閥體	HT200-400 ZG230-450 ZG1Cr18Ni9Ti	閥座	增強（碳纖維）聚四氟乙烯 1Cr18Ni9Ti
球芯	1Cr18Ni9Ti	導向套	1Cr18Ni9Ti
閥軸	1Cr18Ni9Ti	填料	聚四氟乙烯柔性石墨
