一概述

CK641F系列專用程控閥是專門為配套變壓吸附分離裝置的特殊工況而研制的，具有閥位狀態現場指示及遠傳等功能。它具有很高的使用壽命（能滿足每年開關十萬次以上，經長期頻繁開關動作100萬次后，任具有良好的密封性能，是變壓吸附裝置無故障、長周期運行的一個重要保證）而且其內、外密封均達到“零”泄露標準，并且達到美國石油協會API598標準。
該程控閥不斷完善和發展，其結構合理、密封性好，使用壽命長，故障率低。該閥廣泛用于大型石化、鋼鐵、化肥企業。
采用世界先進的低流阻閥體、流線型流道設計，精密細致的鑄造表面，功能特別的導流片，使流阻大大減小。摒棄傳統的氣動閥門閥桿與活塞桿相分離需連接的結構，使二者合二為一，確保了上下對中性使閥門密封可靠而且長久。

二結構特點

閥桿與活塞桿實現二合一

摒棄傳統的氣動閥門閥桿與活塞桿相分離需連接的結構，使二者合二為一，確保了上下對中性使閥門密封可靠而且長久。

采用內平衡原理：

大口徑閥門采用平衡結構，抵消介質壓力，使閥門的使用壓差得到提高，具有良好的雙向承壓能力。閥門正、反向使用時，具有相同的密封副比亞，使密封片壽命提高，并減小了執行機構，使閥門整體體積縮小。

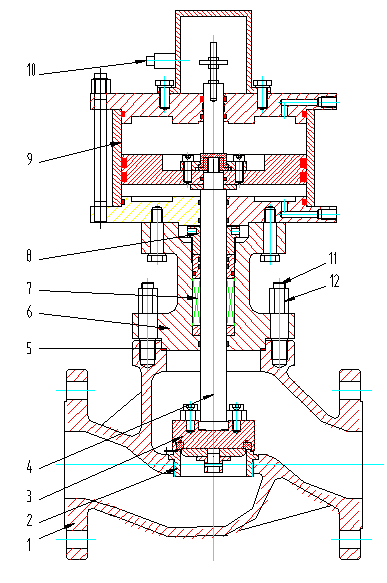

閥體結構 BODY CONSTRUCTION

1	閥體 Body	5	墊圈 Gasket	9	執行機構 Actuator
2	閥座 Seat	6	閥蓋 Valve bonnet	10	閥位開關 Valve position swifh
3	閥芯 Plug	7	填料 Packing	11	雙頭螺柱 Doube-screw bolt
4	閥桿 Stem	8	填料閥蓋 Packing gland	12	螺母 Nut

材質 MATERIAL

表1 Table 1

閥體 Body	WCB,WCC,WC6，LCB		CF8，CF8M
閥蓋 Bonnet	WCB,WCC,WC6，LCB		CF3，CF8，CF3M,CF8M
閥芯 Plug	304+R·PTFE	304+PEEK	304+R·PTFE	304+PEEK
閥座 Seat	304	304	304	304
閥桿 Stem	304	304	304	304
墊圈 Gasket	GRAP-304	GRAP-304	GRAP-304	GRAP-304
填料 Packing	V-PTFE	V-PTFE	V-PTFE	V-PTFE
使用溫度 Operating Temp	-20~200℃	-20~250℃	-20~200℃	-20~250℃
閥座泄漏量 Seat Leakage	VI、零泄漏	VI、零泄漏	VI、零泄漏	VI、零泄漏

注：本表只是標準組合。根據工況條件，本表以外的組合也是可能的。

Note: the sheet is standard composition. According to actual situation, the other composition can be also used.

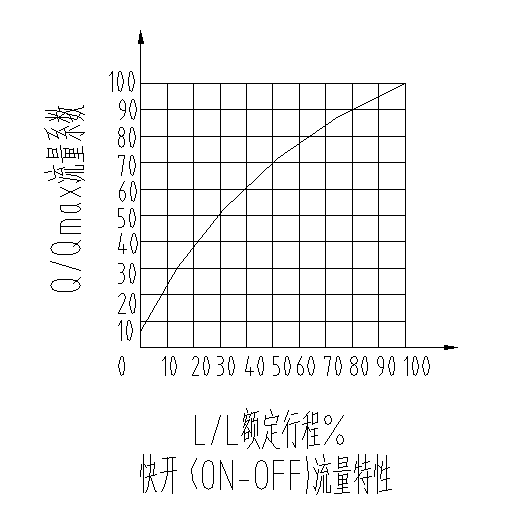

流量特性 FLOW CHARACTERISTICS

性能 PERFORMANCE

表2 Table 2

公稱通徑 Body Size	閥座直徑 Seat Size	額定KV值 Rated kv	行程 Stroke	可調比R Rangeability
公稱通徑 Body Size	閥座直徑 Seat Size	開關 On-off	行程 Stroke	可調比R Rangeability
25（1）	25	11	10	快開：30:1 On-off：30:1
32（1-1/4）	32	20	10
40（1-1/2）	40	30	15
50（2）	50	48	15
65（2-1/2）	65	75	20
80（3）	80	120	20
100（4）	100	190	25
125（5）	125	300	40
150（6）	150	480	40
200（8）	200	760	50
250（10）	250	1100	60
300（12）	300	1750	75
350（14）	350	2500	100
400（16）	400	3500	100

最大允許壓差（單位：MPa）

Maximal Allowable Pressure Drops(Unit: MPa)

表3-1氣動活塞式：V型聚四氟乙烯 Table 3-1 Piston type-Packing: V-PTFE

執行機構		PZSL100		PZSL125		PZSL180		PZSL220		PZSL280		PZSL350
流向mm		正向	反向	正向	反向	正向	反向	正向	反向	正向	反向	正向	反向
閥座直徑mmSeat Size		正向	反向	正向	反向	正向	反向	正向	反向	正向	反向	正向	反向
25	軟密封 Soft seal	10.0	6.0
32	軟密封 Soft seal	5.4	3.7	8.4	5.8
40	軟密封 Soft seal			4.6	3.7	9.5	7.7
50	軟密封 Soft seal			2.8	2.3	5.8	4.8
65	軟密封 Soft seal					3.4	2.9	5.1	4.3
80	軟密封 Soft seal					2.1	1.8	3.1	2.7
100	軟密封 Soft seal							2.0	1.7	3.2	2.8
125	軟密封 Soft seal									2.0	1.8	3.1	2.8
150	軟密封 Soft seal									1.4	1.2	2.2	1.9
200	軟密封 Soft seal									5.0	5.0	6.4	6.4
250	軟密封 Soft seal									3.5	3.5	5.0	5.0
300	軟密封 Soft seal									2.5	2.5	4.0	4.0

注：1、執行機構氣源壓力為05MPa ；

2、公稱通徑DN25-DN150為單座不平衡，DN200-DN300為壓力平衡結構。

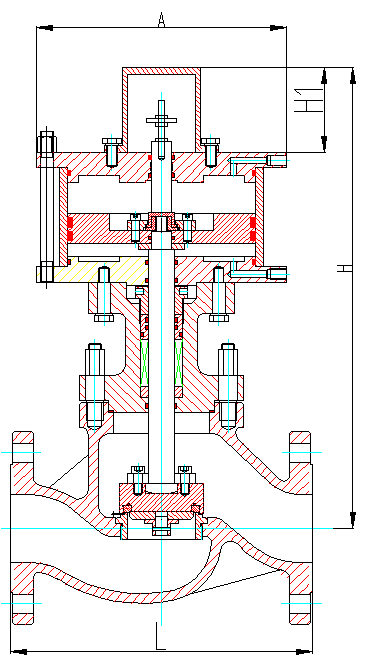

外形尺寸 DIMENSIONS

表4-1 單位：mm

Table 4-1 Unit: mm

公稱通徑 Body Size	L		H1	H	A
公稱通徑 Body Size	PN16/40	PN64	H1	H	A
25	160	230	75	350	155
32	180	260	75	375	155
40	200	260	75	380	180
50	230	300	75	385	180
65	290	340	75	435	240
80	310	380	75	435	240
100	350	430	75	430	280
125	400	500	110	550	345
150	480	550	110	560	345
200	600	650	110	670	420
250	730	775	130	990	420
300	850	900	130	1010	420
