ZXM氣動薄膜套筒調節閥是氣動單元組合儀表中的執行單元，配用電氣閥門定位器裝置之后，亦可進入電動單元組合儀表系統。它接受來自調節儀表的信號，直接改變被調介質（如液體、氣體、蒸氣等）的流量，使被控工藝參數（如溫度、壓力、流量、液位與成分等）保持在給定值。

該產品具有體積小、結構簡單、可調范圍廣、泄漏量小、低流阻、閥容量大、動作穩定可靠、流量特性精確及拆裝調校方便等優點，因而它廣泛應用于化工、石油、冶金、電力、輕紡、造紙等部門的生產過程自動調節與遠程控制系統中。

二、結構與原理

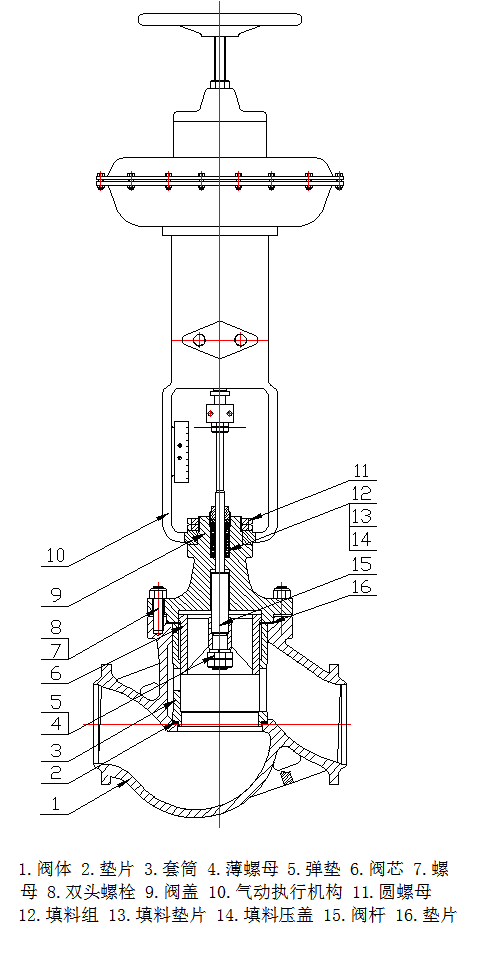

調節閥是由氣動執行機構與調節閥二部分組成，其結構見下圖：

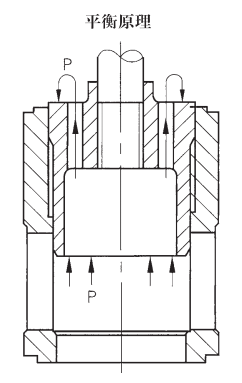

閥內籠罩式結構

執行機構有正、反二種作用形式，當信號壓力增加，推桿伸出膜室的叫正作用，與閥配合構成氣關式；當信號壓力增加，推桿退入膜室的叫反作用，與閥配合構成氣開式。其原理：當信號壓力輸入膜室后，在膜片上產生推力，壓縮彈簧，促使彈簧移動，帶動閥桿，改變閥芯與閥座之間的流通面積直到彈簧的反作用力與信號壓力作用在膜片上的推力相平衡，從而達到自動調節工藝參數之目的。

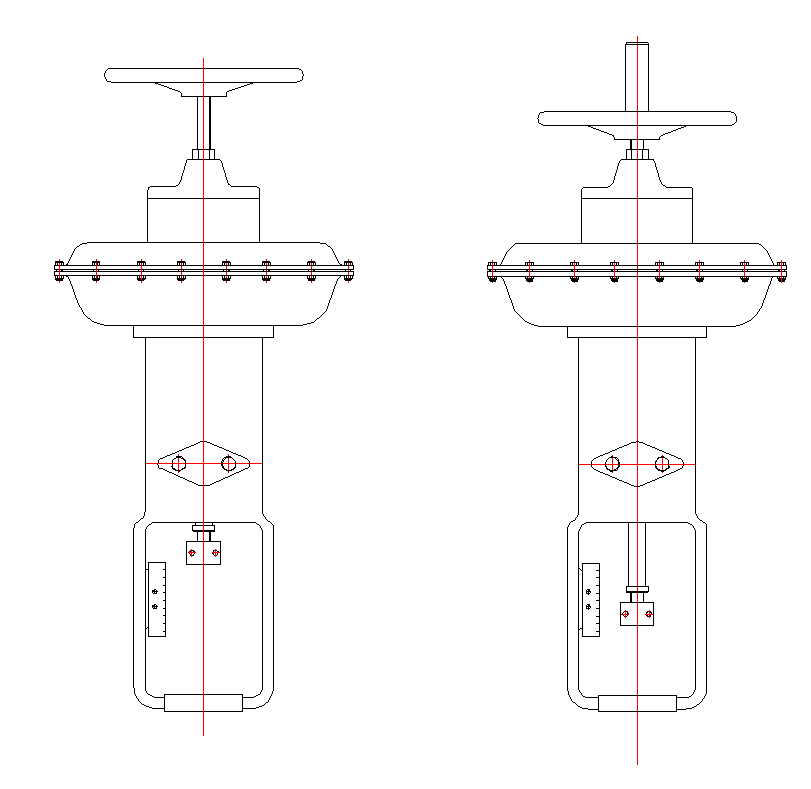

a.正作用 b.反作用

三、主要零件材料

零件名稱	材料
閥體、閥蓋	ZG230~450、WCB、304、316、304L、316L
閥芯、閥座	304、316、304L、316L
波紋膜片	丁腈橡膠夾增強滌綸織物
填料	聚四氟乙烯、柔性石墨
彈簧	60Si2Mn
膜蓋	A3
閥桿、推桿	304、316、304L、316L
墊片	聚四氟乙烯、石墨墊片、金屬纏繞墊片

四、主要參數與性能指標

1.主要參數

表2

公稱通徑DN(mm)		20	25	32	40	50	65	80	100	125	150	200
額定流量系數 Kv	直線	6.9	11	17.6	27.5	44	69	110	176	275	440	550
	等百分比		10	16	25	40	63	100	160	250	400	500
額定行程		16		25			40			60
公稱壓力PN(MPa)		1.6 、4.0
固有流量特性		直線等百分比
固有可調比 R		50
氣動執行機構	正作用	PM280B		PM400B			PM600B			PM1000B
	反作用	PM280K		PM400K			PM600K			PM1000K
膜片有效面積 Ae (cm2)		280		400			600			1000
彈簧范圍 Pr(MPa)		20～100、40～200、80～240
氣源壓力Ｐs(MPa)		0.14、0.25、0.28、0.40
定位器輸入信號		4~20、0~10mA·DC及其它控制信號或以上信號分程控制

2.主要性能指標

表3

序號	項目			標準型調節閥				高溫型調節閥
				不帶定位器		帶定位器	不帶定位器		帶定位器
1	基本誤差(%)			±5		±2.0	±15		±4
2	回差(%)			3		2.0	10		3
3	死區(%)			3		0.8	8		1
		氣開	始點	±2.5			±6		±2.5
4	始終點偏差(%)		終點	±5	±2.5		±15
		氣關	始點	±5			±15
			終點	±2.5			±6
5	額定行程偏差 (%)			+2.5		+2.5	+6		+2.5
6	允許泄漏量			Ⅳ、Ⅴ、Ⅵ級
7	額定流量系數 偏差（%）			±10
8	固有流量特性偏差			符合 IEC534-1和 GB/T4213-2008中規定的斜率偏差要求

注：本產品性能指標貫徹 GB/T4213-2008標準

五、安裝與維護

1、安裝：

（1）核對銘牌、實物是否與設計相吻合；

（2）檢查整機零件是否缺損與松動，對特殊場合，可再次進行強度、密封、泄漏與精度測試。

（3）在安裝前，對管道應進行清洗，閥門入口處要有足夠的直管段，并配有過濾器。閥體與管道的閥蘭連接，要注意同軸度。

（4）安裝場地應考慮人員設備的安全，即便于操作，又利于拆裝與維護。

（5）閥門應正立垂直安裝在水平管道上，不得以時可傾斜安裝，閥自重量較大與有振動的場合要用支撐架，盡量避免水平安裝。

（6）介質流動方向應與閥體上的箭頭指向一致。氣源應干燥、無油。閥門應在環境溫度-25～55℃場合所使用。

（7）為使自控系統失靈或檢修閥門時，仍能連續生產，應設置旁路閥(見下圖)。旁路閥的流量特性、行程應與原來閥門選擇一致。

閥組安裝方案注：圖中虛線表示管道出口的另一種允許方向

2、維護：

（1）清洗閥門：對清洗一般介質，只要用水洗凈就可以。但對清洗有害健康的介質，首先要了解其性質，再選用相應的清洗辦法。

（2）閥門的拆卸：將外露表面生銹的零件先除銹，但在除銹前，要保護好閥座、閥芯、閥桿與推桿等精密零件的加工表面。拆卸閥座應使用專用工具。

（3）閥芯、閥座：兩密封面有較小的銹斑與磨損可用機械加工的方法進行修理，如損壞嚴重必須換新。但不管修理或更換后的硬密封面，都必須進行研磨。

（4）閥桿：表面損壞，只能換新。

（5）推桿導向與密封表面的損壞：對反作用執行機構必須換新，而對正作用執行機構，可適當?shù)男蘩砗笫褂?/font>

（6）壓縮彈簧：如有裂紋等影響強度的缺陷，必須換新。

（7）易損零件：填料、密封墊片與 O形圈，每次檢修時全部換新。膜片必須檢查是否有預示將來可能發生裂紋、老化與腐蝕痕跡，根據檢查結果，決定是否更換，但膜片使用期一般為 2～３年。

（８）閥門組裝要注意對中，螺栓要在對角線上擰緊，滑動部分要加潤滑油。組裝后應按產品出廠測試項目與方法調試，并在這期間，可更準確地調整填料壓緊力，閥芯關閉位置與閥門定位器。

（９）常見故障可參照（表 5）方法排除。

表5

故障現象	產生原因	排除方法
1.有輸入信號但無動作	1.執行機構故障 2.閥桿彎曲或折斷 3.閥芯脫落 4.閥芯與襯套或閥座卡死 5.定位器中放大器的恒節流孔堵塞	1.檢查執行機構 2.更換閥桿 3.重裝安裝閥芯 4檢查同軸度并重新安裝 5.用細銅絲去除恒節流孔雜物
2.閥全閉時泄漏量大	1.閥芯或閥座腐蝕、磨損 2.閥座螺紋腐蝕	1.輕度可研磨閥芯、閥座，嚴重的要求更換閥芯、閥座 2.更換閥座
3.閥達不到全關位置	1.介質壓差大于閥的允許壓差 2.閥內有異物	1.選取大一檔輸出力的執行機構或安裝定位器 2.清除異物
4.閥動作不穩定有振動現象	1.執行機構剛度太小 2.閥桿摩擦力大 3.閥口徑選擇太大，閥在小開度工作 4.支撐不穩 5.附近有振動源	1.選取大一檔剛度的執行機構或安裝定位器 2.減小閥桿摩擦 3.減小閥座直徑 4.加固支撐 5.消除振動源
5.密封填料滲漏	1.填料壓蓋沒壓緊 2.填料變質損壞 3.閥桿損壞	1.壓緊填料壓蓋 2.更換填料 3.更換閥桿
6.閥體與上閥蓋連接出滲漏	1.密封墊損壞 2.六角螺母松弛	1.更換密封墊 2.緊固六角螺母
7.閥動作遲鈍	1.閥體內有泥漿或粘性大的雜物使閥堵塞或結焦 2.聚四氟乙烯填料硬化變質 3.膜片破損 4.執行機構氣室漏氣	1.應予清除 2.更換填料 3.更換膜片 4.檢修漏氣處
8.可調范圍小	1.閥芯被腐蝕，使最小流量變大	1.更換閥芯
